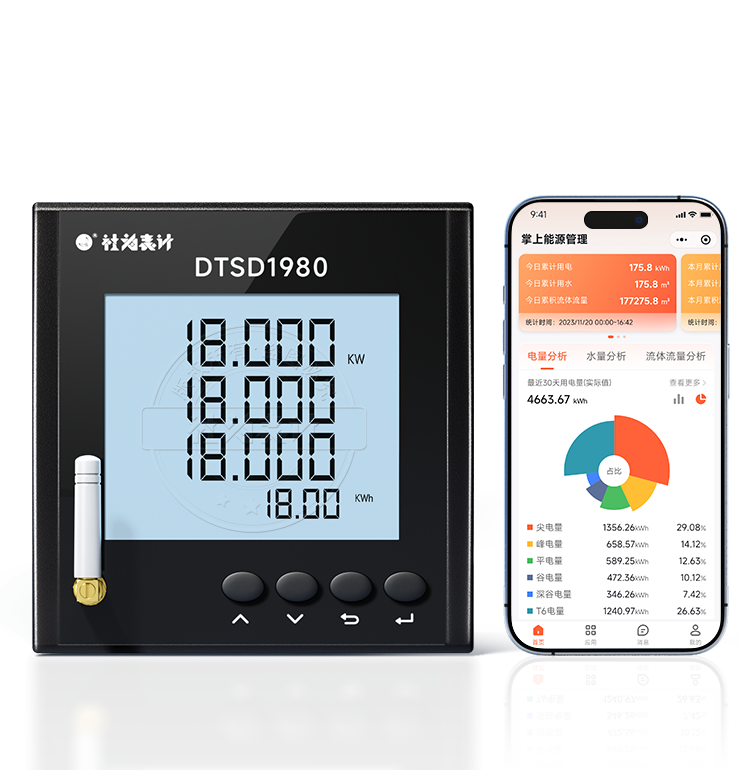

社为表计DTSD1980三相4G多功能电力仪表

电表功能

电参数测量1:测冕各相电庄值及平均值
2:各线电庄值及平均值
3:各相电流值及平均值，零线电流值
4:总和各分相有功功率，无功功率，视在功率
5:各分相电压和电流的相角值
6:总和各分相的功率因数值
7:各分相2~21次谐波电庄 谐波电流的有效值和含有率
8:各分相谐波电压总畸变率，谐波电流总畸变率。

用电记录1:总有功和正反向有功用电
2:组合无功和四象限无功用电。

费率时段1:最大支持8费率，日历、时钟和费率时段可通过4G、RS-485接口进行设置和调整
2:具有两套时区表，每套时区表最多能设置14个时区，每个时区可选日时段表号为1~8
3:具有两套日时段表，每套日时段表最多能设置8个日表 每日可编程设置8费率 最多14个时段，时段设置的最小时间间隔为15分钟，时段可跨越零点设置

负荷曲线具有1类负荷曲线记录功能，采集间隔可设为1, 5, 15分钟，按15分钟间隔时可保存 100天数据。采集数据项可通过上位机或系统远程设置。

需量测量需墨记录:测嚣正向有功最大需冕及其出现的日期和时间，并存储带时标的数据。支持记录12个结算日所有最大需冕数据
需昼周期:最大需员测量采用滑差方式，需量周期和滑差时间可设置。出厂缺省方式为 需量周期为15分钟，滑差时间1分钟
需量复位:最大需最值月冻结后自动清零。

越限报警1:监测仪具备越限事件报警功能
2:用户可从电庄，电流．功率，功率因数，频率等参数最多同时选择6个数据作为检测对象
3:可配置维电器输出功能，越限报警可触发合闸。

时钟功能采用具有温度补偿功能的内置硬件时钟电路，具有日历 计时、闰年自动转换功能。在－40°c~ +70°C温度范围内，时钟准确度釭士1s/d;在参比温度{23°c)及电压范围内，时钟准确度釭0.5s/d。可通过4G、RS-485接口进行校时。 带4G通讯功能表型 每天自动获取NTP对时 默认NTP服务器地址ntp.al1yun.com, 备用NTP服务器地址time.windows.com。NTP服务器地址可设置。

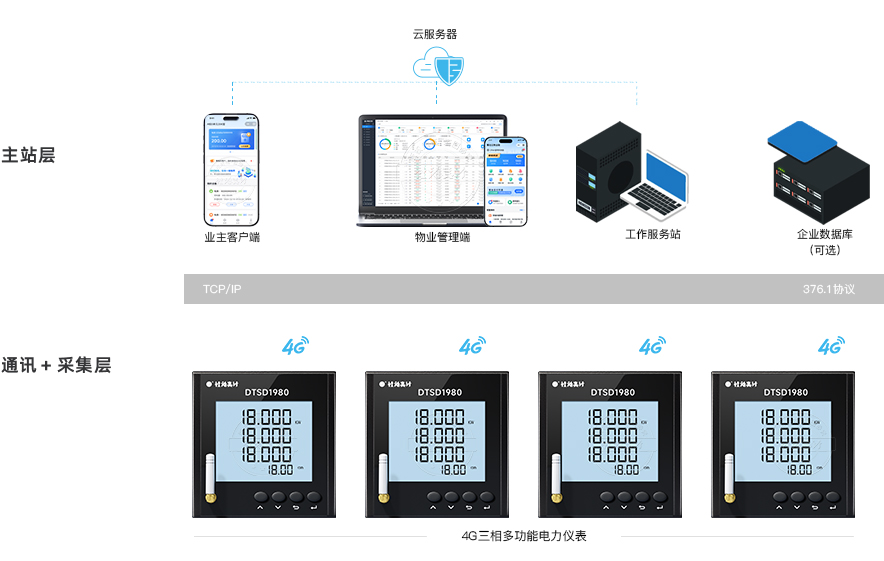

控制原理

接线图

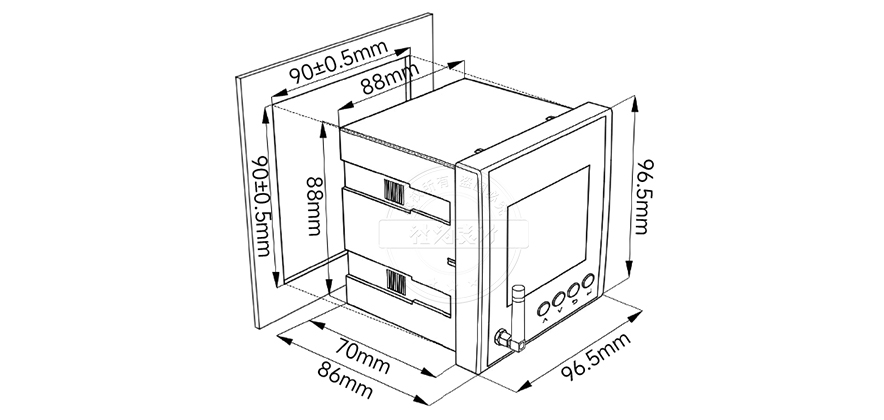

产品尺寸
