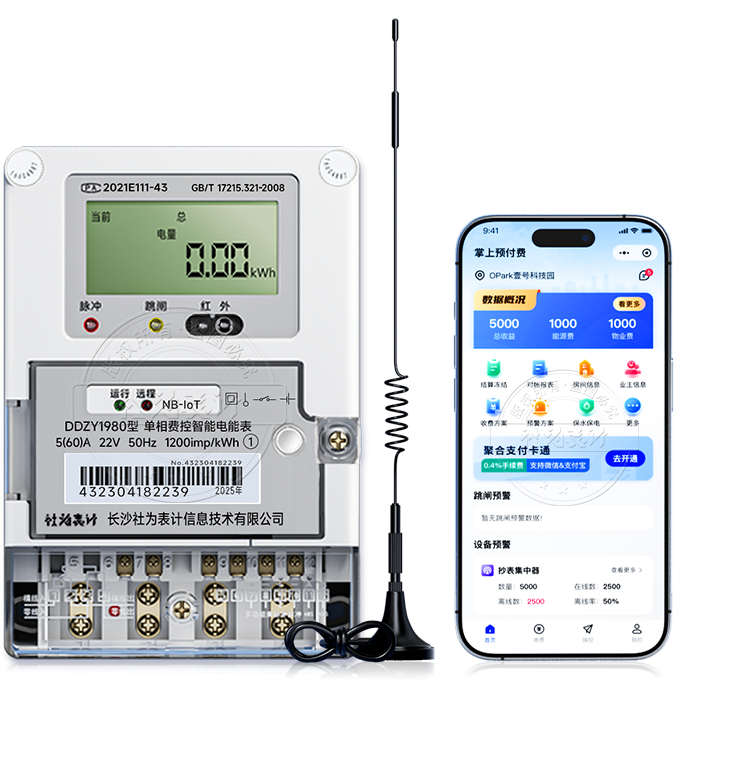

社为DDZY1980单相NB-loT无线预付费智能电表

电表功能

通讯功能支持NB-IoT无线通讯：电表内置NB-IoT通讯抄表模块
支持RS-485通讯：RS-485接口通信速率可设置。
支持远红外线通讯：调制型红外通讯，通讯波特率为1200bps
通信信道物理层独立，任意一条通信信道的损坏不影响其它信道正常工作。

负荷开关可输出电脉冲或电平开关信号，控制外部报警装置或负荷开关。

数据冻结数据冻结可以冻结正向（反向）有功及尖、峰、平、谷电量，具体分为以下几种情况：
定时冻结：电表按照用户约定的时间及间隔冻结电能量数据；每个冻结量保存60次。
瞬时冻结：在非正常情况下，冻结当前的日历、时间、所有电能量和有功功率的数据；瞬时冻结量保存最后3次的数据。
约定冻结：在新老两套费率/时段转换或电力公司认为有特殊需要时，冻结转换时刻的电能量以及其他重要数据，保存最后2次冻结数据。
日冻结：存储每天零点时刻的电能量，存储62天的数据。
整点冻结：存储整点时刻或半点时刻的有功总电能和无功总电量以及冻结时间，可存储96个数据。

事件记录可记录继电器误动作事件。
记录开表盖总次数，开表盖事件的发生、结束时刻。
记录上下电总次数，上下电发生时刻，结束时刻。
记录远程控制拉、合闸事件，记录拉、合闸事件发生时刻和电能量等数据。
永久记录电能表清零事件的发生时刻及清零时的电能量数据

计量功能具有正向、反向有功电能量计量功能， 并可以据此设置组合有功电能量。
具有分时计量功能，有功电能量按相应的时段分别累计、存储总、尖、峰、平、谷电能量。
能存储上12个月的总电能和各费率电能量；数据存储分界时刻为月末24时，或在每月1号至28号内的整点时刻。

费控功能智能电表的费控功能，远程方式可通过485实现。

显示功能液晶显示：全屏显示，电量显示不少于8位数，可设置显示小数位，只显示有效位。
脉冲指示灯：红色，平时灭，有脉冲时闪烁；
跳闸指示灯：黄色，负荷开关分断时亮，平时灭。
背光灯：同时作为故障事件的报警指示灯。

控制原理

接线图

产品尺寸
