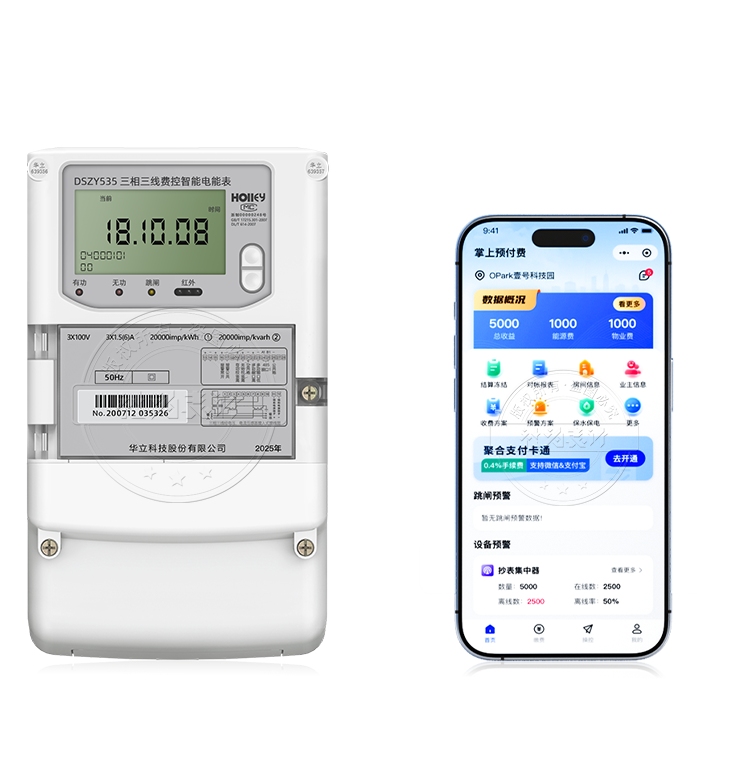

杭州华立DSZY535三相远程阀控电表

电表功能

通讯功能支持RS-485通讯：RS-485接口通信速率可设置。
支持远红外线通讯：调制型红外通讯，通讯波特率为1200bps
通信信道物理层独立，任意一条通信信道的损坏不影响其它信道正常工作。

费率和时段支持尖、峰、平、谷四个费率。具有两套可以任意编程的费率和时段，并可在设定的时间点起用另一套费率和时段。

时钟功能时钟具有日历、计时、闰年自动转换功能。
日期和时间的设置有防止非授权人操作的安全措施。

事件记录可记录继电器误动作事件。
记录开表盖总次数，开表盖事件的发生、结束时刻。
记录上下电总次数，上下电发生时刻，结束时刻。
记录远程控制拉、合闸事件，记录拉、合闸事件发生时刻和电能量等数据。
永久记录电能表清零事件的发生时刻及清零时的电能量数据

计量功能具有正向、反向有功电能量和四象限无功电能量计量功能，并可以据此设置组合有功和组合无功电能量。
具有分时计量功能；有功、无功电能量对尖、峰、平、谷等各时段电能量及总电能量分别进行累计、存储；不采用各费率或各时段电能量算术加的方式计算总电能量。

故障报警三种故障报警方式：LCD故障显示、LED光控报警指示、蜂鸣器声控报警。用户可预先对事件选择不同报警方式报警提示。

负荷曲线记录功能可记录六类负荷：电压电流频率通道有无功功率通道、功率因数通道、有无功总电能通道、四象限无功总电能通道、当前需量通道。

显示功能液晶显示：数值显示位数8位，电能和需量的显示小数位可以设置。上电先全屏显示20秒自检。
脉冲指示灯：红色，平时灭，有脉冲时闪烁；
跳闸指示灯：黄色，负荷开关分断时亮，平时灭。

费控功能费控功能通过远程方式实现；远程方式RS-485实现。
在保证安全的情况下，可通过RS-485对仪表内的用电参数进行设置。

控制原理

接线图

产品尺寸
