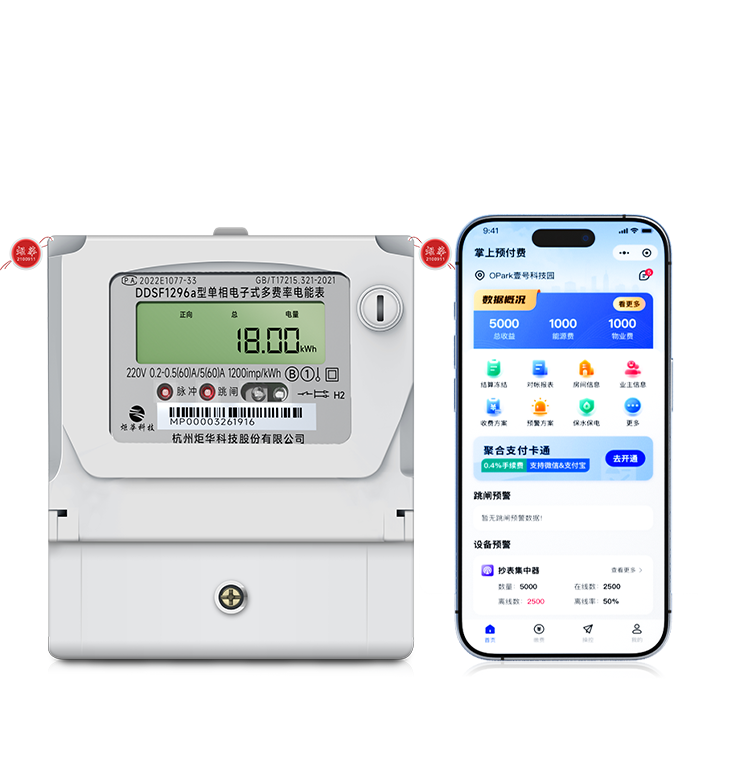

杭州炬华DDSF1296a单相远程跳闸电表

电表功能

通讯功能支持RS-485通讯：RS-485接口通信速率可设置。
支持远红外线通讯：调制型红外通讯，通讯波特率为1200bps。
通信信道物理层独立，任意一条通信信道的损坏不影响其它信道正常工作。

电量冻结电量冻结可以冻结正向（反向）有功及尖、峰、平、谷电量。

负荷开关负荷开关可采用内置或外置方式。

费控功能智能电表的费控功能，远程方式通过RS-485远程系统实现。

测量及监测能测量、记录、显示当前电压、电流（包括零线电流）、有功功率、功率因数等运行参数。

事件记录可记录继电器误动作事件。
记录开表盖总次数，开表盖事件的发生、结束时刻。
记录上下电总次数，上下电发生时刻，结束时刻。
记录远程控制拉、合闸事件，记录拉、合闸事件发生时刻和电能量等数据。
永久记录电能表清零事件的发生时刻及清零时的电能量数据

计量功能具有正向、反向有功电能量计量功能， 并可以据此设置组合有功电能量。
具有分时计量功能，有功电能量按相应的时段分别累计、存储总、尖、峰、平、谷电能量。
能存储上12个月的总电能和各费率电能量；数据存储分界时刻为月末24时，或在每月1号至28号内的整点时刻。

计时功能具有温度补偿功能的内置硬件时钟电路，具有日历、计时、闰年自动转换功能。

显示功能液晶显示：大屏幕宽温中文字符液晶显示，具有防紫外线功能。
自动循环显示：时间间隔可在5～20秒内设置；
按键显示显示：LCD应启动背光，带电时无操作60s后自动关闭背光。

控制原理

接线图

产品尺寸
