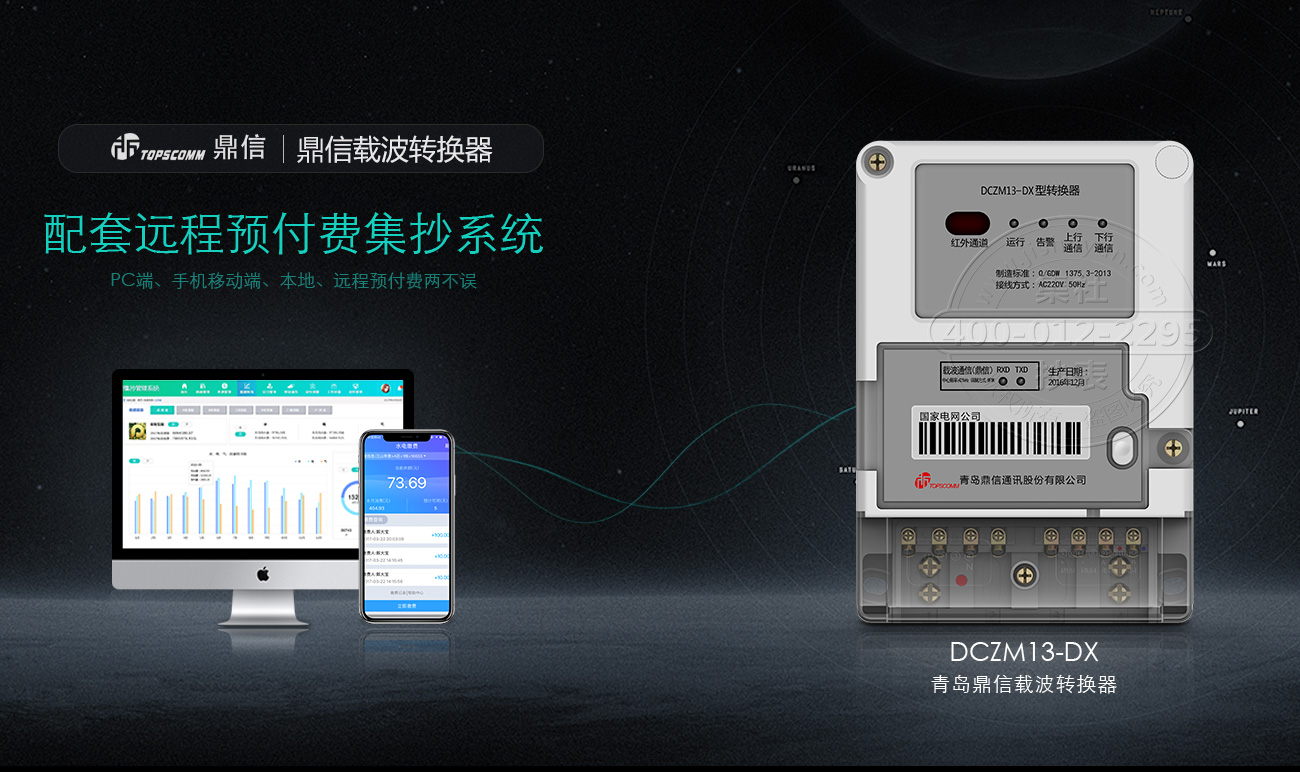

DCZM13-DX载波转换器安装与接线

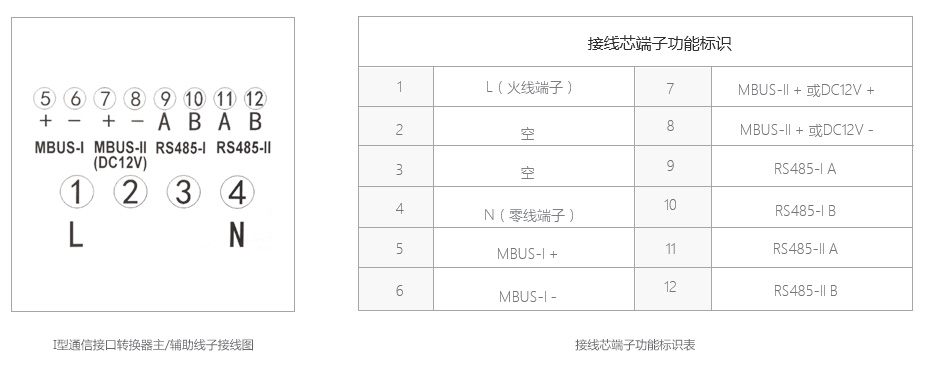

1. I型通信接口转换器主/辅助端子接线图

2. RS-485口接法

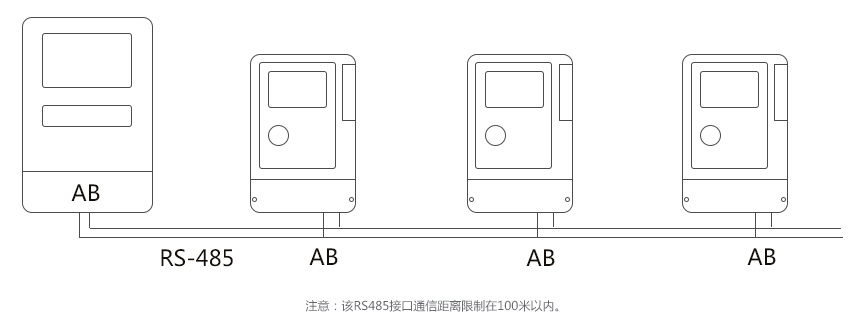

转换器通过RS485采集电表的数据。RS485通信线建议采用两芯双绞线，线径不小于φ0.5mm，最大接入线径为φ2.mm(尽量使用较粗的双绞线通信）。转换器RS485接口的A端与电表RS485接口的A端相连，RS485接口的B端与电表RS485接口的B端相连；与电表的接线图如下图所示。

3. MBUS-I 口接法

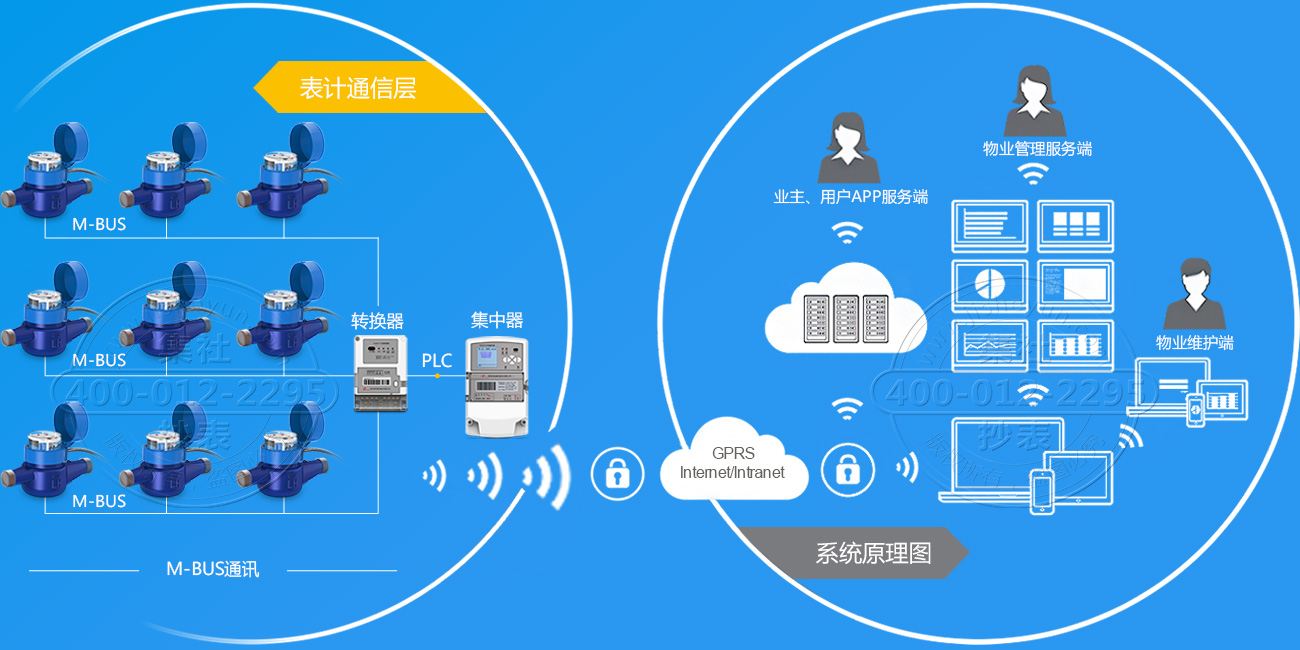

转化器通过M-BUS采集水、气、热表的数据，转换器是M-BUS通信的主设备。

M-BUS通信是两线制方式，即在两根通信线上提供电源与信号传输，很适合水。气、热表等无源设备通信。通信线建议采用线径≥1.5mm²的双绞铜线，阻抗＜90欧姆，线长≤500米，通讯速率≤2400bps。从机要求为：水、气、热表每台最大静态耗电电流≤3mA,总线容性接口≤30pF,转换器M-BUS接口最多可接从设备60块，理想数量为＜30块M-BUS设备。

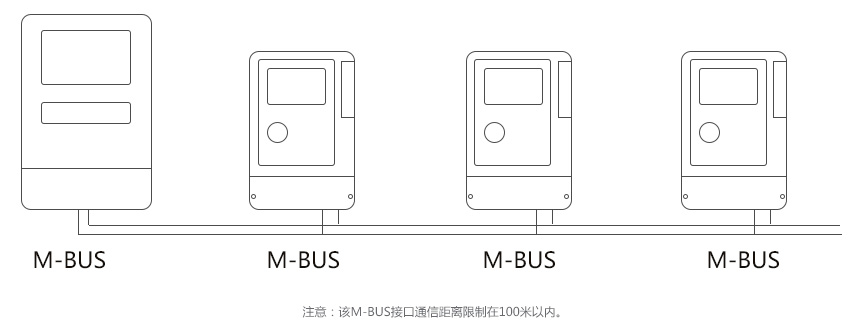

转换器M-BUS接口与水、气、热表M-BUS接口相连，没有极性要求；接线图如下图所示。

4. MBUS-II 口或DC12V 接法

其他转化器可通过MBUS-II接口采集水、气、热表的数据。

或者本端子提供RS-485水表需要的直流电源12V。

注意：MBUS-II 口或DC12V电源二者只能选择其一。

5. 安装环境要求

为了保证集抄系统正常运行，避免因环境条件恶劣造成人身和设备伤害。通信接口转换器安装和运行环境的选择，应注意以下几个方面。

（1）避免靠近易燃易爆环境

安装时应注意远离有易燃易爆物体的环境。如天然气，煤气设备，可能产生沼气的沟井，可燃性或易燃性的粉尘等环境。

（2）避免高温高湿环境

通信接口与转换器安装时，需要考虑运行环境的温度和湿度范围。长期在高温条件下运行，将大幅度缩短设备的使用寿命。因此通信接口转换器应避免安装在阳光直射且密闭的箱体中以及其他热源附近。

另外，在较高的湿度环境会造成设备内部绝缘度降低，造成意外伤害。因此通信接口转换器应避免安装在无遮蔽可直接淋雨位置，放置通信接口转换器的箱体或其他装置应有防水和排水设计。

（3）远离高能量电磁环境

安装时需远离高能磁场、高能电场、高频能源转换设备和高频无线收发设备，保证通信接口转换器正常运行。此外，需要考虑防雷电措施。

（4）保证良好的电气环境

良好的电气环境能够保证操作人员的安全和通信接口转换器的良好运行，安装时应保证接线触良好。

保证安装位置的机械强度应保证通信接口转换器安装位置的牢固、稳定和挂点可靠，避免安装位置有机械振动的情况。
